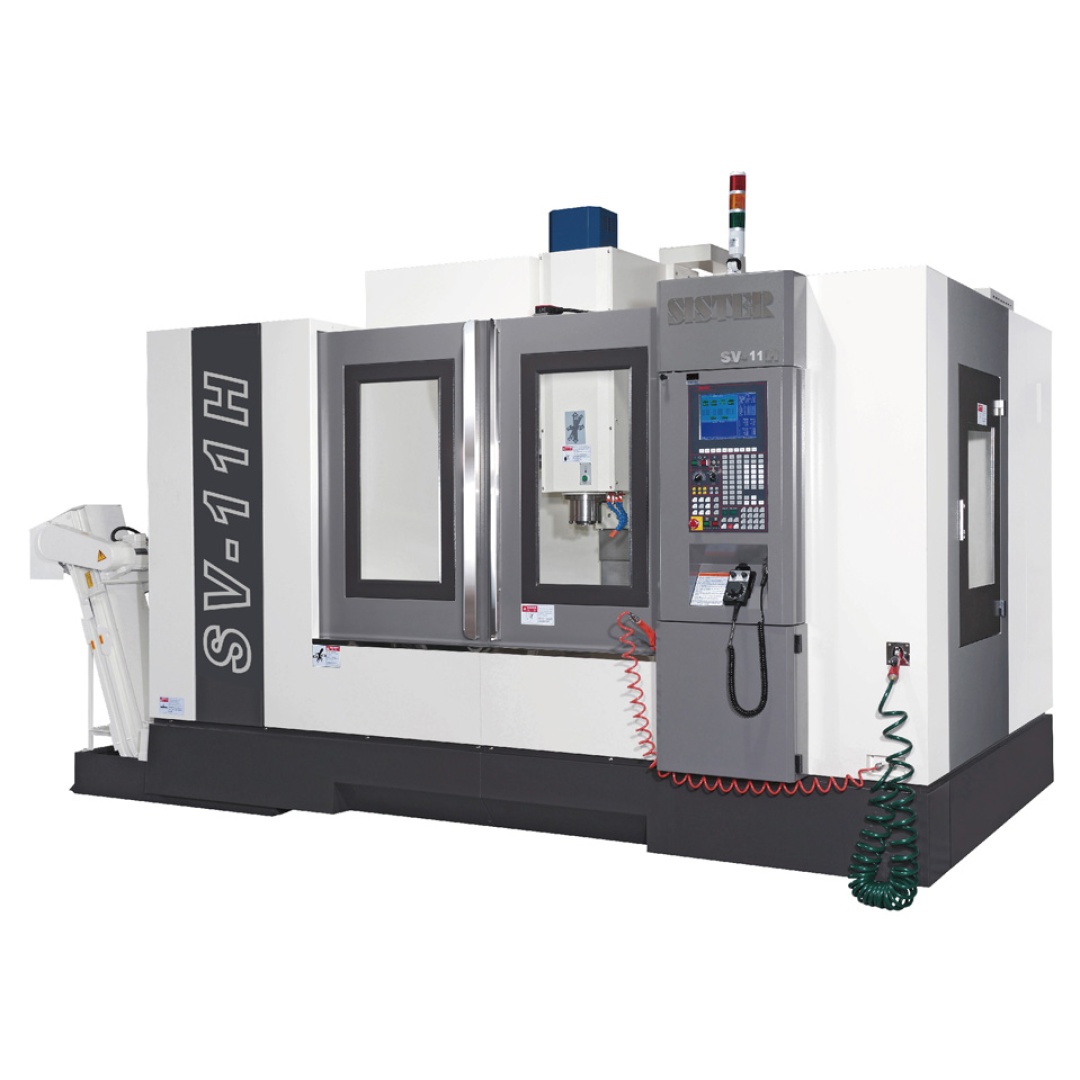

TEKNİK ÖZELLİKLER | Birim | SV-11H | |
Kontrol ünitesi | CNC Kontrol | Mitshubishi M70A2 | |
Tabla ölçüleri | Tabla ölçüleri | mm | 1250*600 |
T-Kanal | 18*5*100 | ||
Max.iş parçası ağırlığı | kg | 1000 | |
x eksen hareketi | mm | 1100 | |
y eksen hareketi | mm | 600 | |
z eksen hareketi | mm | 600 | |
İş mili | İş mili ile tabla arası mesafe | mm | 120-720 |
İş mili ile sütun arası mesafe | mm | 680 | |
Lineer Kızak ölçüleri (x / y / z ) | mm | 35 / 45 / 45 | |
Vidalı mil çapı ve hatvesi | mm | ∮40-Hatve10 / C3 | |
İş mili motoru | kw | 7.5/11. | |
İşmili koniği | BT40 | ||
İşmili tipi | Direkt sürücü | ||
İş mili hızları | rpm | 10000 | |
Soğutma / yağlama sistemi | Yağ / Gres | ||
İlerlemeler | Boştaki hızlar x / y / z | m/min | 30 / 30 / 24 |
Kesme hızı | rpm | 1-10000 | |
Min. Hassasiyet | mm | 0.001 | |
Eksen motor güçleri | kw | 3 / 3 / 3.5 z eksen frenli sistem | |
Takım Değiştirici | Max.takım boyu | mm | 300 |
Max.takım çapı | mm | Ø77 / (127) | |
Max.takım ağırlığı | kg | 7 | |
Magazin ( Kollu tip ) | 24 | ||
Diğer | Soğutma tank kapasitesi | l | 450 |
Hava basıncı | kg/cm2 | 6 | |
Güç | Kva | 25 | |
Ölçüler | Net ağırlık | kg | 7800 |
Makine yüzey alanı | mm | 3650*2500 |
Standard Özellikler | Opsiyonel özellikler | ||
MITSHUBISHI M70-2A | Yağ / Su ayırıcı ünite | 4.eksen | |
C3 sınıfı çift somunlu vidalı mil | Kabin içi talaş yıkama sistemi | Takım içi su verme ( 20 bar ) | |
Masuralı lineer kızak sistemi | İş mili yağ soğutma sistemi | Mitsubishi M720 | |
Tam kapalı kabin | Vidalı tip talaş konveyörü | 12.000 devir | |
Otomatik yağlama sistemi | Üç renkli ikaz lambası | ||
İş mili hava üfleme sistemi | İş mili termal kompanzasyonu | ||
İş mili kenarından hava verme | Elektrik sistemi içi fan soğutma | ||
Seri kılavuz çekebilme fonksiyonu | Direkt sürücülü iş mili | ||
Z eksen motor fren sistemi | Transformatör | ||
x, y, z eksen teleskobik körükler | El çarkı ( MPG ) | ||
Hava tabancası / Su tabancası | Teraziye alma civataları,pabuçları | ||
Otomatik kapanma ( M30 ) | CE uygunluk belgesi | ||
24 Takımlı Kollu tip ATC | Çalışma, bakım kılavuzu | ||
Yağ / Su ayırıcı ünite | Takım çantası |
TEKNİK ÖZELLİKLER | Birim | SV-8H | |
Kontrol ünitesi | CNC Kontrol | Mitshubishi M70A2 | |
Tabla ölçüleri | Tabla ölçüleri | mm | 1100*500 |
T-Kanal | 18*4*100 | ||
Max.iş parçası ağırlığı | kg | 500 | |
x eksen hareketi | mm | 850 | |
y eksen hareketi | mm | 500 | |
z eksen hareketi | mm | 550 | |
İş mili | İş mili ile tabla arası mesafe | mm | 120-670 |
İş mili ile sütun arası mesafe | mm | 595 | |
Lineer Kızak ölçüleri (x / y / z ) | mm | 35 / 45 / 45 | |
Vidalı mil çapı ve hatvesi | mm | ∮40-Hatve10 / C3 | |
İş mili motoru | kw | 7.5/11. | |
İşmili koniği | BT40 | ||
İşmili tipi | Direkt sürücü | ||
İş mili hızları | rpm | 10000 ( 12000 ) | |
Soğutma / yağlama sistemi | Yağ / Gres | ||
İlerlemeler | Boştaki hızlar x / y / z | m/min | 30 / 30 / 24 |
Kesme hızı | rpm | 1-10000 | |
Min. Hassasiyet | mm | 0.001 | |
Eksen motor güçleri | kw | 3 / 3 / 3.5 z eksen frenli sistem | |
Takım Değiştirici | Max.takım boyu | mm | 300 |
Max.takım çapı | mm | Ø77 / (127) | |
Max.takım ağırlığı | kg | 7 | |
Magazin ( Kollu tip ) | 24 | ||
Diğer | Soğutma tank kapasitesi | l | 400 |
Hava basıncı | kg/cm2 | 6 | |
Güç | Kva | 25 | |
Ölçüler | Net ağırlık | kg | 5500 |
Makine yüzey alanı | mm | 2900*2400 |
Standard Özellikler | Opsiyonel özellikler | ||
MITSHUBISHI M70-2A | Yağ / Su ayırıcı ünite | 4.eksen | |
C3 sınıfı çift somunlu vidalı mil | Kabin içi talaş yıkama sistemi | Takım içi su verme ( 20 bar ) | |
Masuralı lineer kızak sistemi | İş mili yağ soğutma sistemi | Mitsubishi M720 | |
Tam kapalı kabin | Vidalı tip talaş konveyörü | 12.000 devir | |
Otomatik yağlama sistemi | Üç renkli ikaz lambası | ||
İş mili hava üfleme sistemi | İş mili termal kompanzasyonu | ||
İş mili kenarından hava verme | Elektrik sistemi içi fan soğutma | ||
Seri kılavuz çekebilme fonksiyonu | Direkt sürücülü iş mili | ||
Z eksen motor fren sistemi | Transformatör | ||
x, y, z eksen teleskobik körükler | El çarkı ( MPG ) | ||
Hava tabancası / Su tabancası | Teraziye alma civataları,pabuçları | ||
Otomatik kapanma ( M30 ) | CE uygunluk belgesi | ||
24 Takımlı Kollu tip ATC | Çalışma, bakım kılavuzu | ||
Yağ / Su ayırıcı ünite | Takım çantası |
